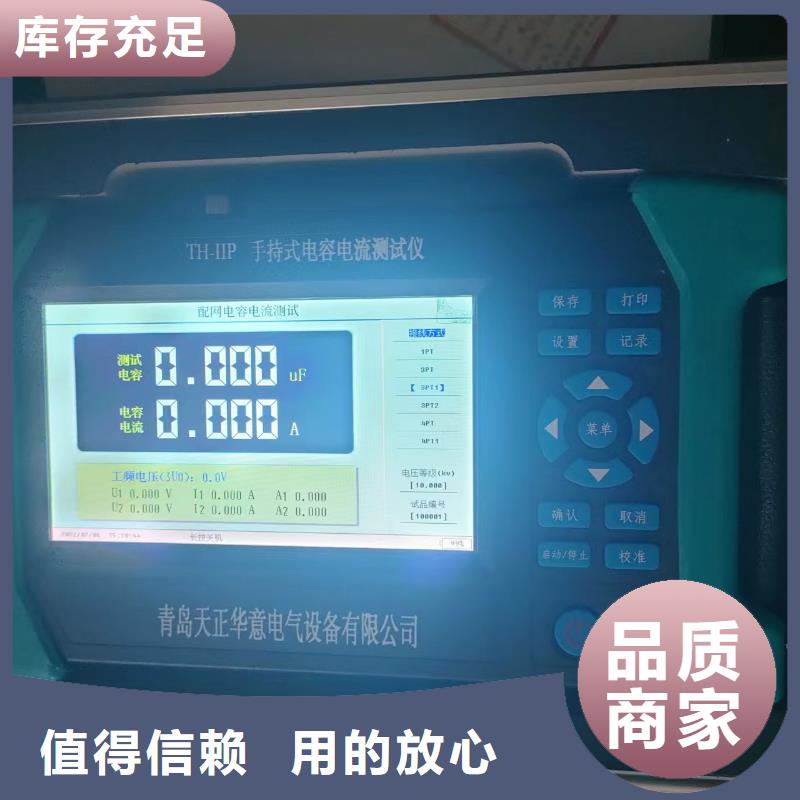

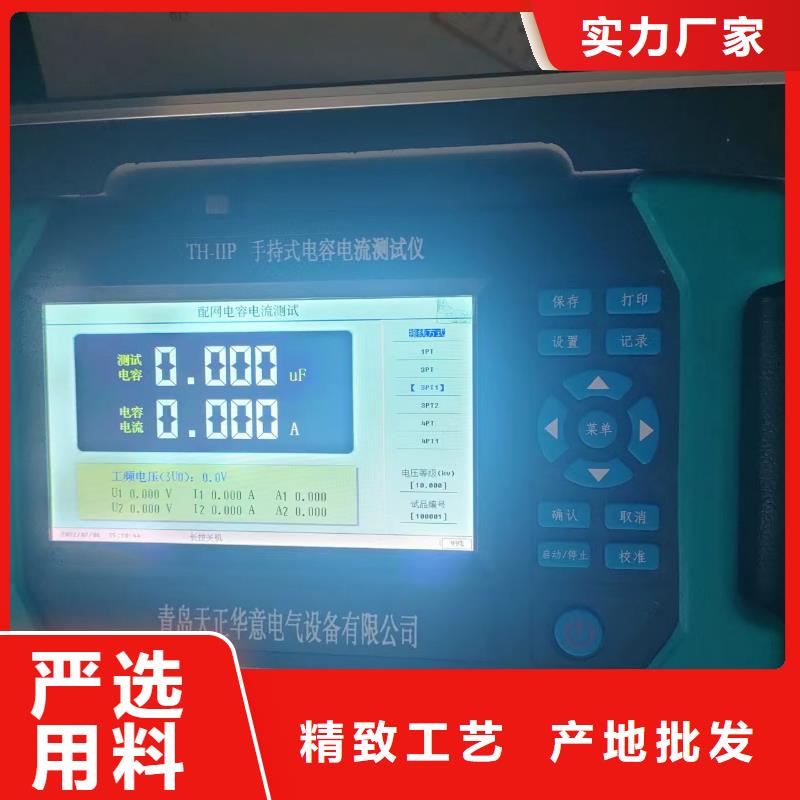

电容电流测试仪尊敬的用户：感谢您选用我生产的电容电流测试仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 使用前，仪器必须可靠接地；保障被测系统处于无故障运行状态。2 必须断开连接在系统中性点上的补偿装置（如消弧线圈）。3在使用3PT、4PT连接方式测量时，对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。4在使用3PT、4PT连接方式测量时，如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。5在使用3PT、4PT连接方式测量时，如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。6 本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。
