绝缘鞋手套耐压装置感谢您对本公司的信赖，选用绝缘靴手套耐压试验装置。本使用说明书叙述了试验装置的安装，运行，维护，保养及检查等。在使用前，一定要认真阅读本使用说明书。并请在熟悉产品的注意事项后使用。为叙述方便，在本说明书中，绝缘靴手套耐压试验装置简称为试验台二．注意事项■拿到产品时确认：·损坏或缺少零部件的试验台切勿安装。■安装：·搬运时，请托住机体，防止机体落下压脚。·移动时，请松开机体下万向轮的刹车。·移动到指定位置后，请按下机体下万向轮的刹车，防止其自由移动。■接线：·接线前，请确认总电源处于OFF状态。·请电气工程人员接线作业。·接地端子请一定要可靠接地，以防发生人身事故。· 请确认现场的电压与试验台的额定电压是否一致。（额定电压：220V,50HZ）■运行：·因试验台采用交流高压进行试验，测试人员必须有高压设备的使用经验。·确认所有接线完成后，再接通总电源。·试验时，测试人员请在离机体三米外进行遥控操作，应集中精力，注意，切勿靠近机体。·一组试验完成或试件中途发生异常时，请断开控制电源后更换试件。·不要把水洒到绝缘板上，如不慎有水洒出，应立即停止试验，将水吸干，并检查机体里是否有水？·请勿随意变更电压表、电流表及定时器的设定。本试验台在出厂前已进行了适当的设定。■保养检查：·切断主电源后，才可以进行检查保养。·请勿触摸试验台的电源端子。·保养检查后，请盖好电源端子保护盖。·非专业人员，请勿进行保养检查和部件更换工作。·不要进行自行改造，用于其他用途。

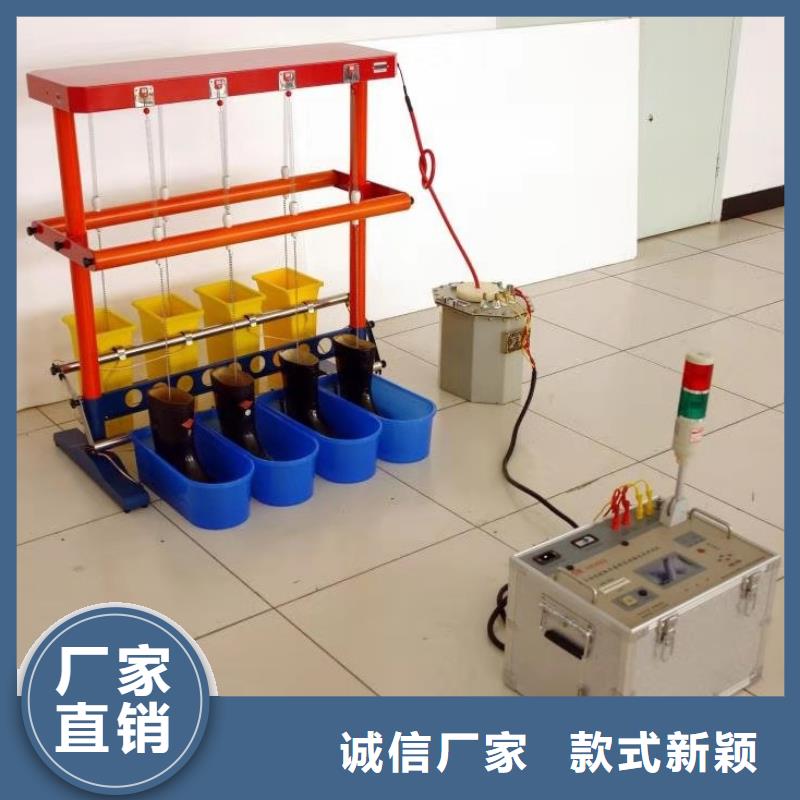

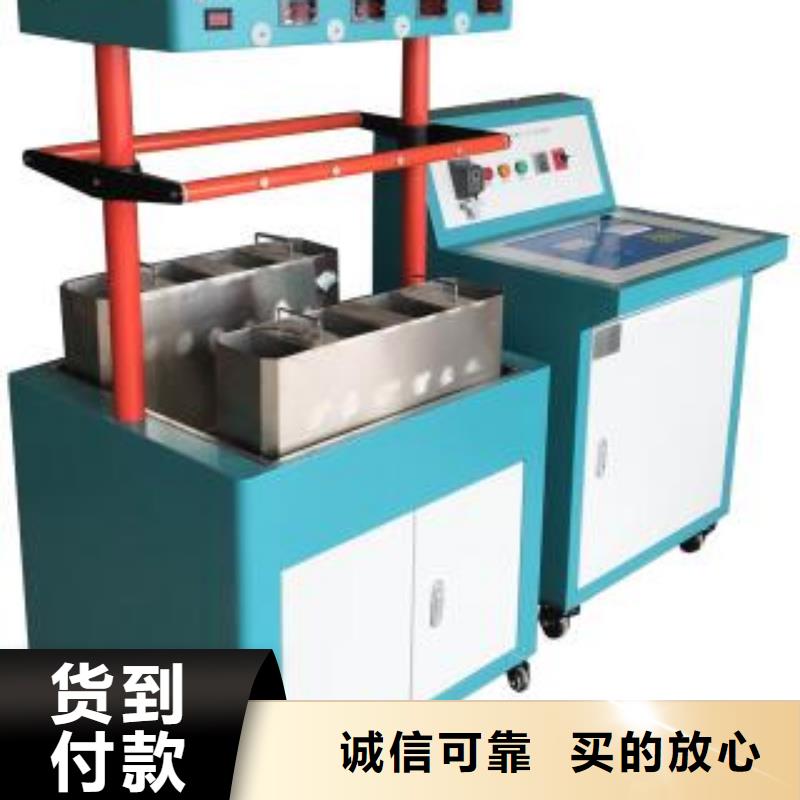

绝缘鞋手套耐压装置绝缘鞋和绝缘手套的电性能要求。4.2.3查询测试结果进入主菜单，选择“查询试验结果”项，按“确认”键进入查询试验结果子菜单。可查阅任一序号下试品参数、全自动耐压试验记录及试验结果以及试验日期等项目，按确认键返回主菜单。4.2.4全自动耐压试验设定好试品参数进行试验前，应首先进入“系统设定”菜单中的“系统参数设定”项，输入密码进入，进行“测量线圈电压设定”和“互感器变比设定”，根据所选试验变压器测量线圈电压及CT变比设定。4.2.4.1绝缘靴手套耐压试验试验接线示意图见附图一。进入“主菜单”，选择“全自动耐压试验”项，按“确认”键进入耐压试验子菜单。设定各试验参数值，“试验时间”按国标要求设定为“60S”；“分断电流”设置：绝缘靴耐压试验设为12mA，绝缘手套耐压试验设为10mA。设定好参数后，按“确认”键保存并进入试验状态。警示灯绿灯灭红灯亮，检查仪器右上角显示的红外通讯状态是否正常，若看不到动画显示请检查红外数据通讯端口是否对正。闭合测试仪面板试验电源开关，按“确认”键开始试验，接触器吸合，测试仪自动开始以国标要求速度升压，升至设定电压值后保持电压并开始计时。试验过程中高压泄流测控仪通过红外数据通讯端口将8路试品泄漏电流数据实时传递至测试仪并显示。计时时间到，仪器自动降压并保存试验数据。试验过程中如某一路试品击穿或泄流值超过设定值时，该路高压分断机构动作，试品自动脱离高压，其余试品继续试验，同时试验画面相应位置显示试品脱离时试验电压。注意：试验完成后，为保证请在不锈钢导链或弹簧腔上端的挂钩位置将每个试品的高压接入端分别放电。4.2.4.2绝缘杆耐压试验（本项功能为选配功能，本套设备不含）试验接线。
